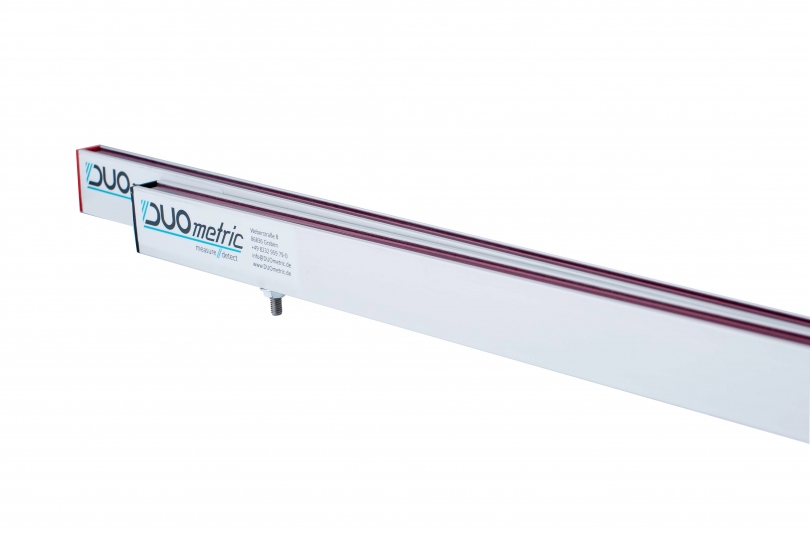

Lichtgitter Typ LS

Das schaltende LS-Lichtgitter wurde speziell für den Einsatz in der Taktsteuerung oder in der Transport- und Fördertechnik entwickelt. Als Nachfolgermodell des Leistentyps LA verfügt es über einen integrierten Auswerter und einen erweiterten Arbeitsbereich. Ein besonderes Highlight ist die beschaltungsgesteuerte Funktionsauswahl. Über die Polarität der Versorgungsspannung können damit unterschiedliche Geräteprofile ausgewählt werden. So kann ohne Parametrieraufwand zwischen zwei Reichweitenbereichen oder hell- und dunkelschaltender Schaltlogik gewechselt werden.

Für eine optimierte Systemdiagnose und Fehlererkennung unterstützt das LS-Lichtgitter eine senderseitige Abschaltung der optischen Elemente. Die entsprechende Anbindung an ein Steuersystem erleichtert nicht nur einen Anlauftest, sondern ermöglicht auch eine periodische Systemdiagnose für die gesamte Signalkette (Steuerungs-I/Os, Kabel, Sensor).

Einsatzbereiche:

• Taktsteuerung
• Transport- und Fördertechnik
• Schleusensysteme
• Torüberwachung
• Zugangs- und Anwesenheitskontrolle
• Volumenmessung
• Durchwurfkontrolle
• Positionserkennung
• Kabinendachüberwachung

Highlights:

• Beschaltungsgesteuerte Funktionsauswahl
• Einfache Inbetriebnahme
• Hohe Kosteneffizienz
• Verfügbarkeit in diversen Längen
• Schlank durch integrierten Auswerter

Auf einen Blick:

• Überwachungshöhe: 35 mm bis 5800 mm
• Reichweite: Bereich 1: 1,0 m bis 5,0 m (opt. 3 m bis 16 m); Bereich 2: 0,3 m bis 1,3 m
• Strahlanzahl: 4 (8) bis 160
• Strahlabstand: 5 mm/10 mm/12,5 mm/25 mm/.../46 mm/50 mm/100 mm
• Auswerter: intern
